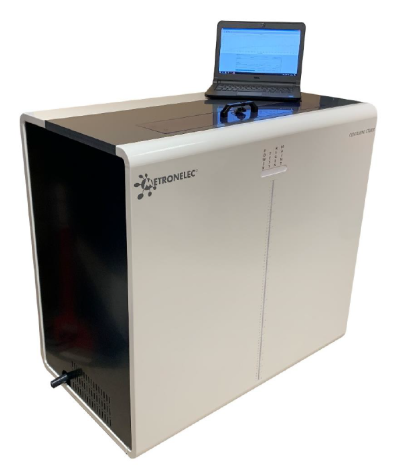

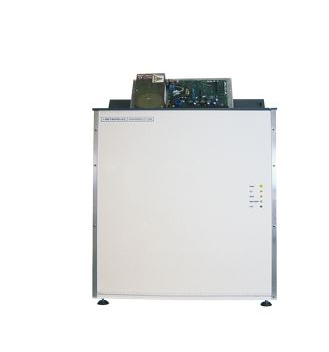

Contaminazione ionica CT100/CT1000

I modelli CT100/CT1000 sono stati progettati e costruiti per effettuare test precisi e accurati con lo scopo di verificare la contaminazione ionica. I sistemi sono conforme alla normativa MILP-28809, MIL-STD-200A, DEF-STD 10/03, IPC-TR-583, IEC STANDARDS.
La misurazione della C.I. permette non soltanto di quantificare questi rischi, ma anche di controllare i processi di assemblaggio in funzione di questi rischi e di prevedere la durata o l’affidabilità di un prodotto. La C.I. è un reale indicatore di qualità, facile da controllare. In un ambiente umido, la C.I. è trasformata in elettrolito che porta ioni mobili, capaci di creare fenomeni di elettrolisi, perdite di isolamento, o dendriti sotto l’effetto di campi elettrici presenti sui circuiti.



CT100

  • Dimensione massima PCB 250x350x80mm
  • Area minima PCB  100 cm2 ( i test per aree più piccole avranno un'accuratezza inferiore )
  • Range di misurazione  da 0,01 a 20,00  micron g Eq NaCl/cm2
  • Sensibilià 0.0001 micronS/cm oppure  0.03 microngEqNaCl/cm2 per una scheda da 100 cm2
  • Accuratezza  superiore a +/- 2% per un  PCB di massime dimensioni
  • Soluzione chimica 50% oppure 75% di reagente grado 2-propanol in acqua de-ionizata

CT1000

  • Dimensione massima PCB 500x660x120mm (su richiesta altre misure)
  • Area minima PCB 500 cm2 ( i test per aree più piccole avranno un'accuratezza inferiore )
  • Range di misurazione da 0,01 a 20,00  micron g Eq NaCl/cm2
  • Sensibilià 0.0001 micronS/cm oppure 0.03 microngEqNaCl/cm2 per una scheda da 100 cm2
  • Accuratezza superiore a +/- 2% per un  PCB di dimensioni massime
  • Soluzione chimica 50% oppure 75% di reagente grado2-propanol in acqua de-ionizzata
