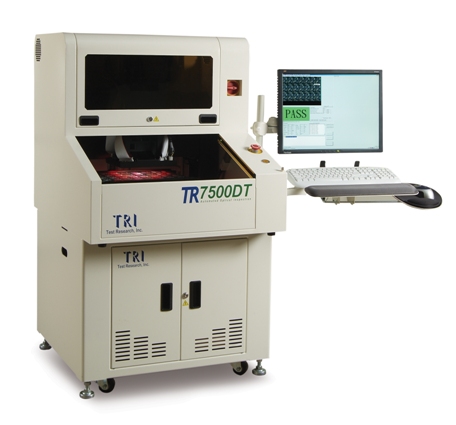

Macchina desktop AOI TR7500DT
.
TR7500DT è una macchina per l'ispezione visiva AOI da banco dei PCB. Utilizza una telecamera di ultima generazione con sensore 3CCD (charge-coupled device) che garantisce immagini ad alta definizione e qualità, unita ad un sistema di illuminazione a colori con una lente particolare per la concentrazione dei flussi luminosi. E' in grado di ispezionare componenti PTH, SMT e la qualità delle saldatura con piombo o lead-free. L'acquisizione delle immagini è on-fly, perciò senza pause, e permette di ispezionare le schede ad alta velocità.
Specifiche tecniche
Ispezione ad alta velocità
Illuminazione coassiale, multi-angolo e Biano+RGB
Convogliatore con blocco automatico della scheda
Ispezione accurata precisa anche della saldatura dei componenti 01005 e fine pitch
Ideale per ispezione componenti e saldatura SMD e PTH
Data tecnici:
Top camera:
Illuminazione:
Risoluzione ottica:
Velocità di ispezione:
20 micron
15 micron
10 micron
Ispezione pre e post reflow
Tipi di ispezione componenti:
Tipi di ispezione saldatura:
Assi di lavoro e controllo:
Dimensione scheda:
a colori 3CCD XGA (1024X768)
coassiale,LED multi-angolo, RGB+Bianco
10, 15 e 20micron
72 cm2/sec.
40 cm2/sec.
18 cm2/sec.
presenza, tombstone, billboard, polarità, disallineamento, marking, difetto
eccesso/difetto saldatura, scostamento bridge
servo motori con vite a ricircolo di sfere
TR7500DT - 330 x 250 mm
TR7500DTL - 510 x 460 mm
Opzioni
Software off-line per la programmazione fuori linea
Software Repair e SPC
Software 1D e 2D
Asse Z automatico

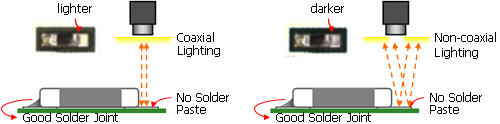

Luce coassiale
Immagine dinamica
