Sistema manuale per la misura 3D dei depositi serigrafici

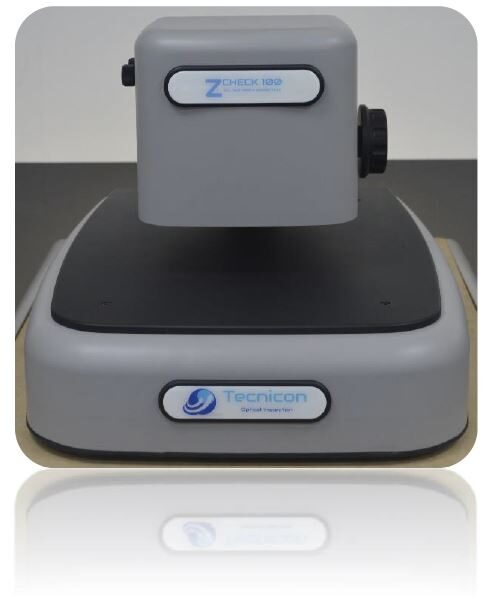

Z-Check 100 è il sistema manuale di misura del volume dei depositi di crema saldante;   corredato da un software SPC assicura lo stretto controllo del processo serigrafico, a garanzia che eventuali derive non portino a superare i limiti imposti.
Possono essere ispezionate schede con dimensioni massime di 500 x 460 mm. I PCB sono posizionati su di un piano XY scorrevole e questo consente di portare la piazzola di cui si vuol controllare il deposito in corrispondenza della testa di misura. Un sistema  di griglia a monitor (monitor a colori come la telecamera,schermo piatto 17") permette il centraggio ottimale per le misure nelle tre dimensioni (XYZ) del deposito e del relativo calcolo del volume.  Il software SPC è parte del sistema perché l'analisi dei dati è fondamentale per tenere sotto controllo il processo in modo oggettivo. I dati memorizzati possono essere rivisti in ogni momento. Sono presentati come carte di controllo o come istogrammi o in formato Excel , stampabili poi con qualità fotografica per consentire una lettura particolareggiata. La suite software a corredo (con interfaccia stile Window) consente di tener sotto controllo fino a dieci linee di produzione senza limiti di campionamento.
