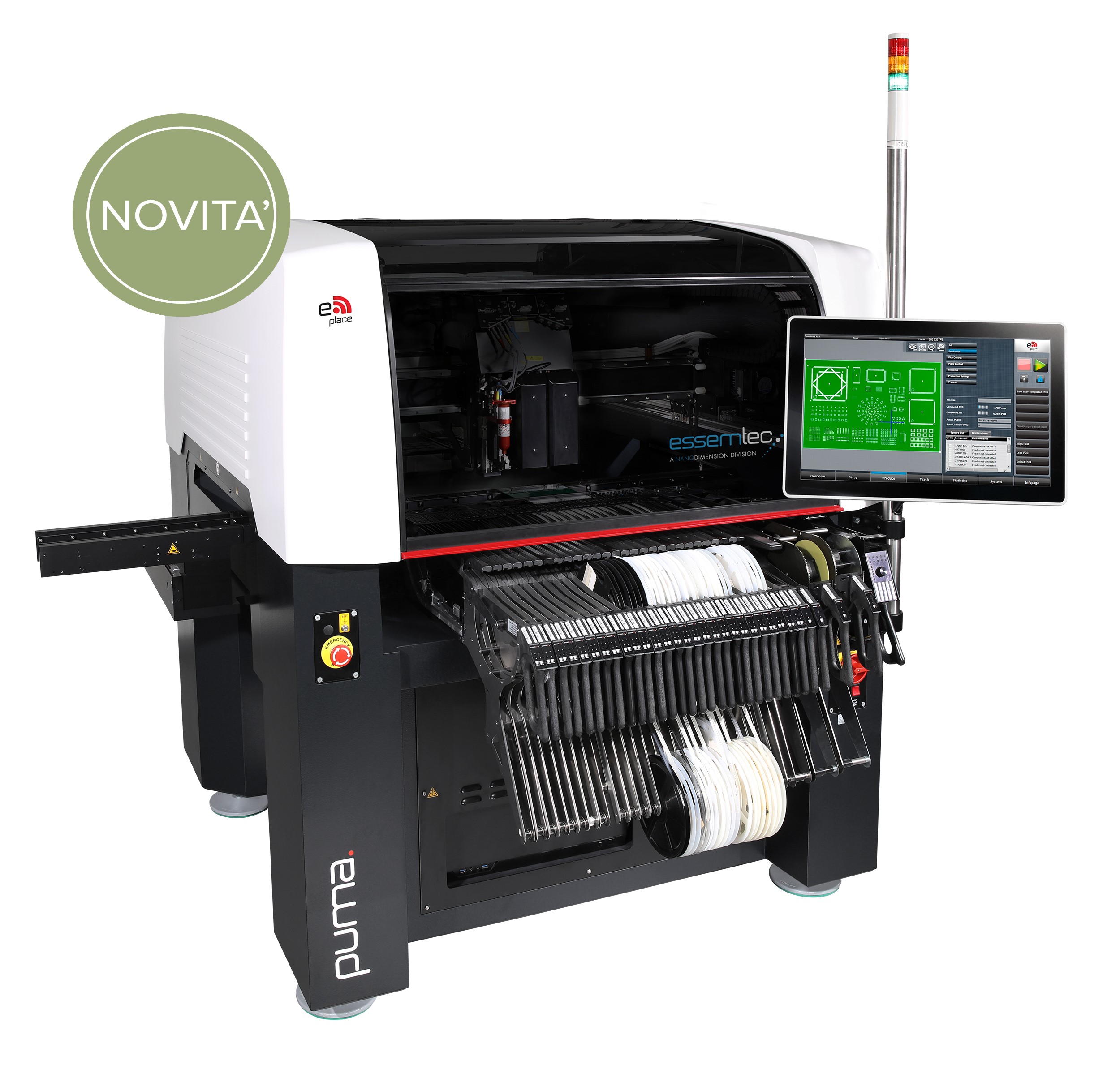

Pick and Place PUMA

La nuova pick&place PUMA definisce lo stato dell'arte della tecnologia grazie alle sue dotazioni tecniche. PUMA è modulare e si adatta ad ogni esigenza produttiva, potendo gestire formati di scheda differenti (fino a 1.800 x 560 mm) e potendo configurare il gruppo teste a piacimento siano esse di montaggio che di dispensazione pasta/colla ( da 1 a 4 teste di montaggio e fino a 2 teste di montaggio e 2 valvole di dispensazione).  Avendo la possibilità di montare anche le valvole di dispensazione pasta per componenti fino allo 01005, consente di trasformarsi anche in una macchina per prototipature veloci, oltre che da produzione. I caricatori elettronici ed intelligenti completano la dotazione tecnica necessaria per cambi set-up extra rapidi. La capacità di montare fino a 15.300 cph (IPC9850A) la pone inoltre in evidenza dove è richiesta una buona produttività con una P&P compatta, ma di grande capacità di spazio feeders; infatti in macchine è possibile inserire fino a 280 feeders.

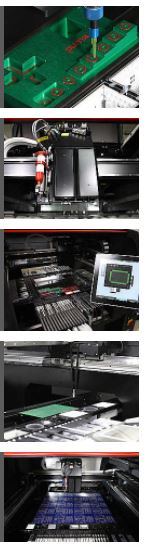

Processo combinato
Dispensazione e piazzamento ad alta velocità in single pass-through
1, 2 oppure 4 teste di piazzamento e 1-2 teste di dispensazione

Produttività
Optimum 18.100 comp/ora fino a 54.300 com/ora (inline)
Optimum 145.000 punti/ora (con Piezo jet Valve)

Dimensioni compatte
Fino a 280 feeders su macchina batch
Fino a 260 sulla macchina inline

Dimensione PCB
560 x 610 mm
1800 x 610 mm (opzione)

Motori lineari
Motori lineari molto accurati e veloci, senza manutenzione e lunga durata

Cambio produzione
Produzione non-stop, feeders intelligenti
Cambio non-stop produzione e feeders intelligenti
