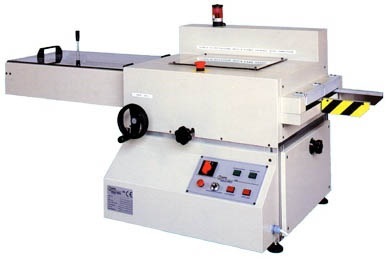

Macchine per la rasatura a disco
Questa macchina è stata progettata e costruita per eseguire l'operazione di rasatura nel lato inferiore delle schede dei circuiti stampati, dopo la saldatura dei componenti.
L' avvicinamento delle schede al tunnel di inserimento, avviene in modo manuale fino all'interno della macchina e successivamente il trascinamento avviene in modo automatico.
Le corsie di inserimento sono regolabili in base alla larghezza delle schede che può variare da un minimo di 40 mm ad un massimo di 270 mm e la larghezza massima di rasatura è di mm. 200.
La GP 502/M ha una regolazione micrometrica dell'altezza di rasatura che varia intervenendo con un comando esterno (anche con lama in movimento).
L' analisi dei rischi riguardanti la sicurezza è stata valutata attentamente per ciò che riguarda la progettazione, l'uso, la manutenzione e le movimentazioni. La macchina è stata concepita interamente secondo le normative vigenti CE.
Dati tecnici
Dimensioni ingombro |
mm 1600x660x720 |
Peso complessivo |
Kg 83 |
Velocità trascinamento schede |
mt/min 0 - 3 |
Velocità di rotazione lama |
g/min 5.600 |
Tempo di arresto lama |
sec 5 |
Diametro lama |
mm da 200 a 150 |
Larghezza minima schede |
mm 40 |
Larghezza massima schede |
mm 270 |
Larghezza massima rasatura per passata |
mm 175 |
Altezza minima di rasatura |
mm 1 (0,6 con carrello opzionale) |
Alimentazione |
V/Hz 380/50 |
