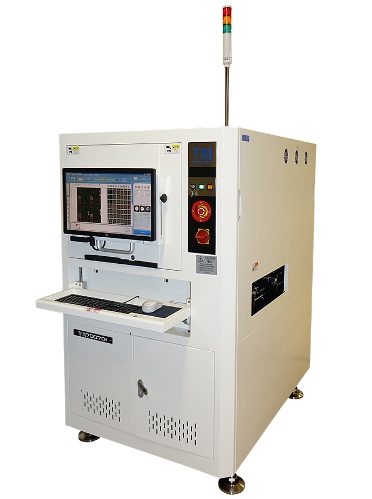

Macchina SPI 3D modello TR7007DI
Realizzata con la più recente tecnologia 3D, la macchina SPITR7007QI offre ispezioni accurate e precise per le applicazioni più esigenti. Il sistema in-line ottimizza automaticamente il percorso di ispezione per garantire le migliori prestazioni e, grazie all’ innovativo sistema SmartWarp di TRI, vengono compensate le deformazioni della scheda durante il processo di ispezione.
Il modello TR7007QI diventa una soluzione versatile ed economica per l' ispezione della pasta saldante con possibilità di scegliere la risoluzione ottica più ideona per ogni esigenza produttiva.
- Ispezione 100% priva di ombre grazie ai 2 proiettori digitali di Moiré
- Macchina ottimizzata Stop-and-Go per massima precisione

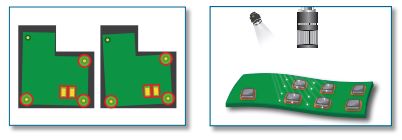

- Grazie alla compensazione SmartWarp si elimina la deformazione dei PCB durante l’ispezione
- Copertura al 100% dei difetti, incluso il Low Bridge
Tipo di telecamera:
4, 8 oppure 12 Mpixel
Risoluzione ottica:
6 µm o 8 µm o 10µm o 15 µm
Proiezione 3D:
2 Proiettori digitali
Velocità d’ispezione:
3 FOV/secper macchina con risoluzione 4 Mpixel
2 FOV/secper macchina con risoluzione 8 Mpixel
2 FOV/sec per macchina con risoluzione 12 Mpixel
Performance di ispezione:
Risoluzionein altezza - 0.5 μm
Passominimo pasta saldante - 100 µm
Dimensione scheda:
TR7007QI : 50 x 50 – 510 x 460 mm
TR7007QI DL : 50 x 50 –510 x 310 mm x 2 linee
oppure 50 x 50 – 510 x 590 mm x 1 linea
Dimensione macchina (L x P x H):
TR7007QI : 1000 x 1500 x 1647 mm
TR7007QI DL : 1000 x 1500 x 1647 mm
Scarica il catalogo SPI TR7007DI
