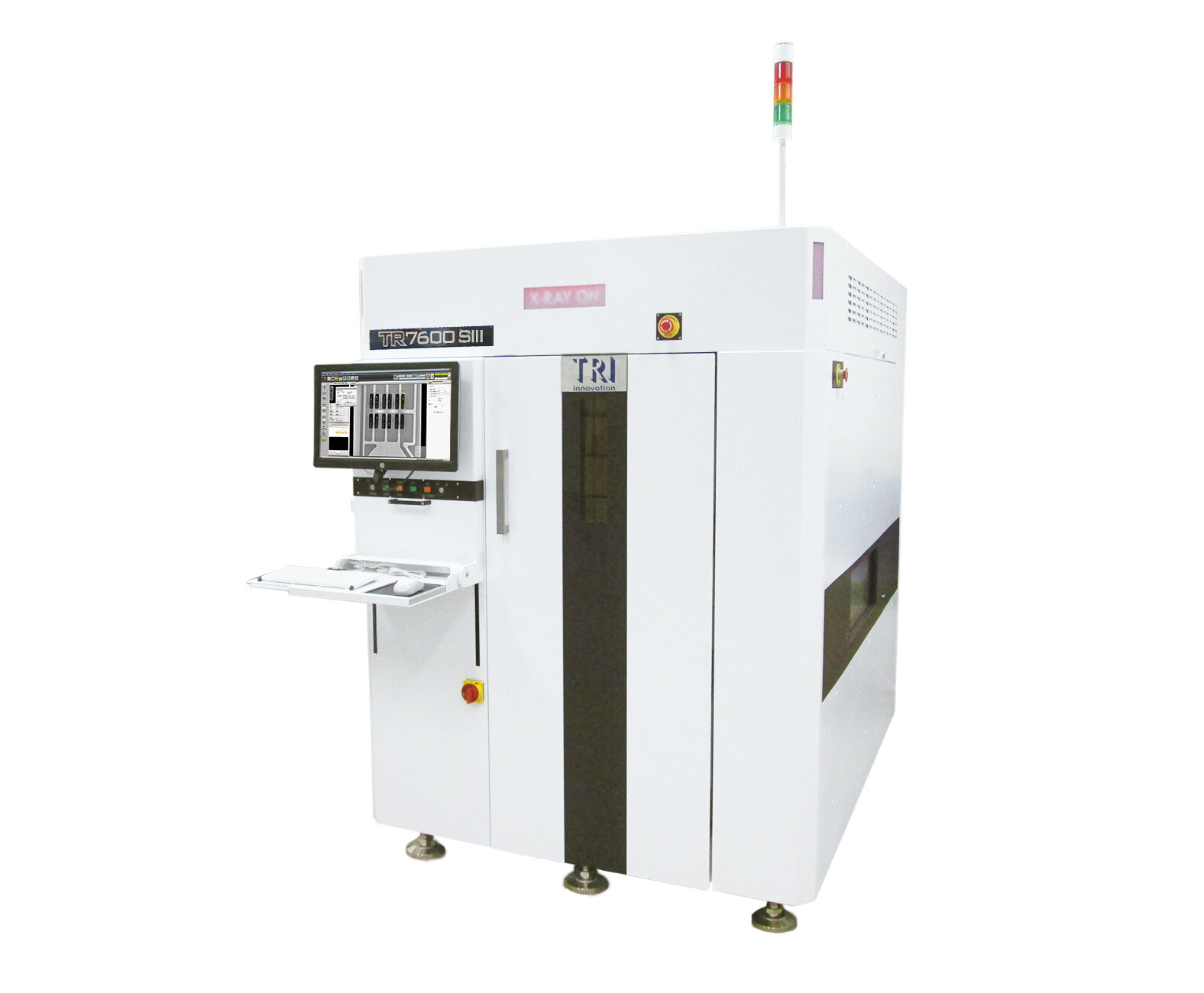

La serie TR7600SIII rappresenta un punto di arrivo per molte aziende che devono affrontare la problematica X-Ray sul 100% della propria produzione. Studiata per soddisfare le richieste sempre più frequenti del mercato per poter analizzare tutti i componenti, non solo quelli con saldatura less lead, in tempi rapidissimi e con grande ripetibilità.
La TR7600SIII è in grado, grazie ai suoi detector multipli ( 9 o 15) di generare per lo stesso campione più immagini da angolazione ed altezza differente sezionando la saldatura, questa stessa tecnologia permette alla macchina non solo di parametrizzare la forma del giunto ma anche la posizione di un void nello spazio, o di separare le saldature del lato top da quelle del lato bottom con estrema facilità. L'abbinamento della tecnologia bidimensionale e tridimensionale rende la macchina veloce e performante là dove si necessita di analisi sofisticate con alti volumi produttivi, riducendo anche il tempo di programmazione ed i falsi errori. Le molteplici risoluzioni programmabili, la rapidità di scansione, l'area di lavoro di grandi dimensioni la rendono una macchina flessibile e difficilmente eguagliabile. I pacchetti software sono quelli che caratterizzano tutto il brand TRI e prevedono il software Repair, Off Line, Gerber Tool, YMS, Scanner bar code e Tracciabilità.
Sorgente raggi X:
130KV- SCAN SYSTEM
Risoluzione ottica:
7, 10, 15 e 20 micron variabile
Telecamere:
9 o 15 con scansione lineare ad alta velocità
Tipi di ispezione componenti:
presenza, tombstoning, billboarding, polarità, disallineamento e rotazione.

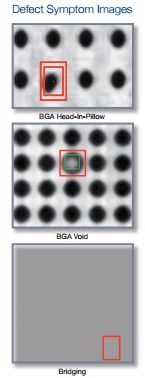

Tipi di ispezione saldatura:
eccesso/difetto saldatura, pin alzato e/o noninserito, corto circuito, sporco, non bagnabilità e void.
Assi di movimentazione (6 gradi di libertà):
Viti senza fini di alta precisione con servomotori con AC a controllo di movimento, risoluzione degli assi 1 micron.
Dimensione scheda:
min. 50 x 50 mm mass. 900 x 460 mm spessori da 0,6 a 5 mm
Board clearance:
Top: 20 µm-50 mm; 15 µm-30 mm; 10µm-15 mm; 7 µm-7 mm;
Bottom: 70 mm
Edge: 3 mm
Maggiori su richiesta
