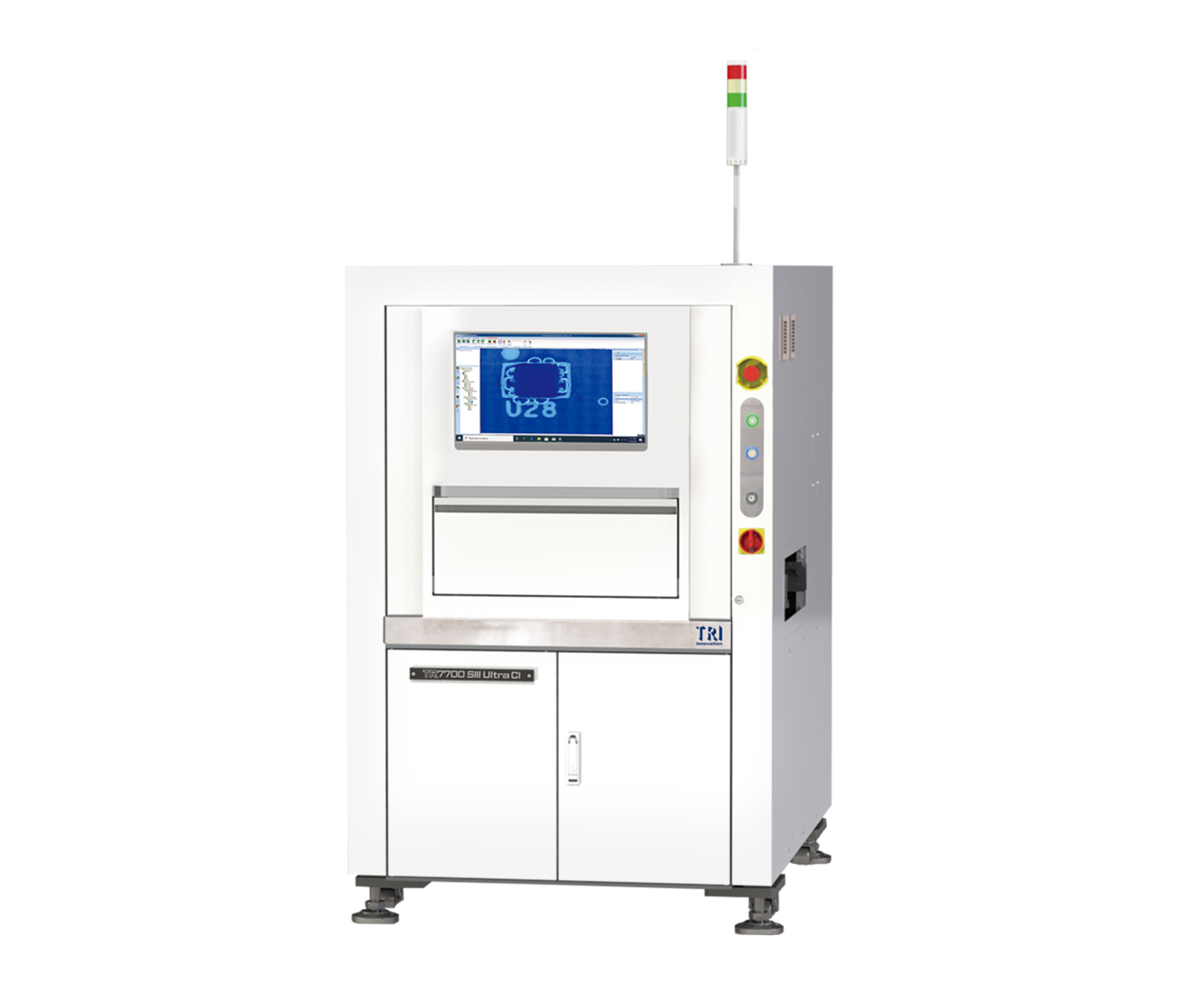

Macchina di ispezione TR7700 SIII Ultra CI
La TR7700SIII Ultra CI è un sistema di ispezione conformal coating all'avanguardia con un design ottico migliorato e un'illuminazione multifase specializzata per rilevare le problematiche legate al coating e misurarne il relativo spessore, tramite un sistema di misurazione laser integrato.
Questa macchina è un ottimo strumento per i produttori che desiderano tenere sotto controllo il processo di coating garantendo così la massima qualità dei prodotti realizzati.
- Rilevamento del coating insufficiente e in eccesso rispetto al' area programmata
- Misurazione dello spessore del coating (opzione)
- Verifica presenza bolle aria nel deposito sulla scheda
- Smart Factory Ready
- Stesso software delle macchine AOI standard per SMT e THT
Camera
4 MPixels High Speed Color Camera
Minima misura dei PCB
50 x 50 mm
Massima misura dei PCB
510 x 460 mm
Peso
940 kg
Ispezione Pre-/Post Reflow
Tipi di ispezione componenti
Missing, Tombstoning, Billboarding, Polarity, Rotation, Shift, Wrong Marking (OCV), Defective, Upside
Down, Extra Component, Foreign Material, Lifted Component, Coating
Tipi di ispezione saldatura
Solder Fillet Height, Solder Volume %, Excess Solder, Insufficient Solder, Bridging,
Through-hole Pins, Lifted Lead, Golden Finger Scratch/ Contamination , Coating
Scarica catalogo del sistema AOI TR7700 SII Ultra CI
