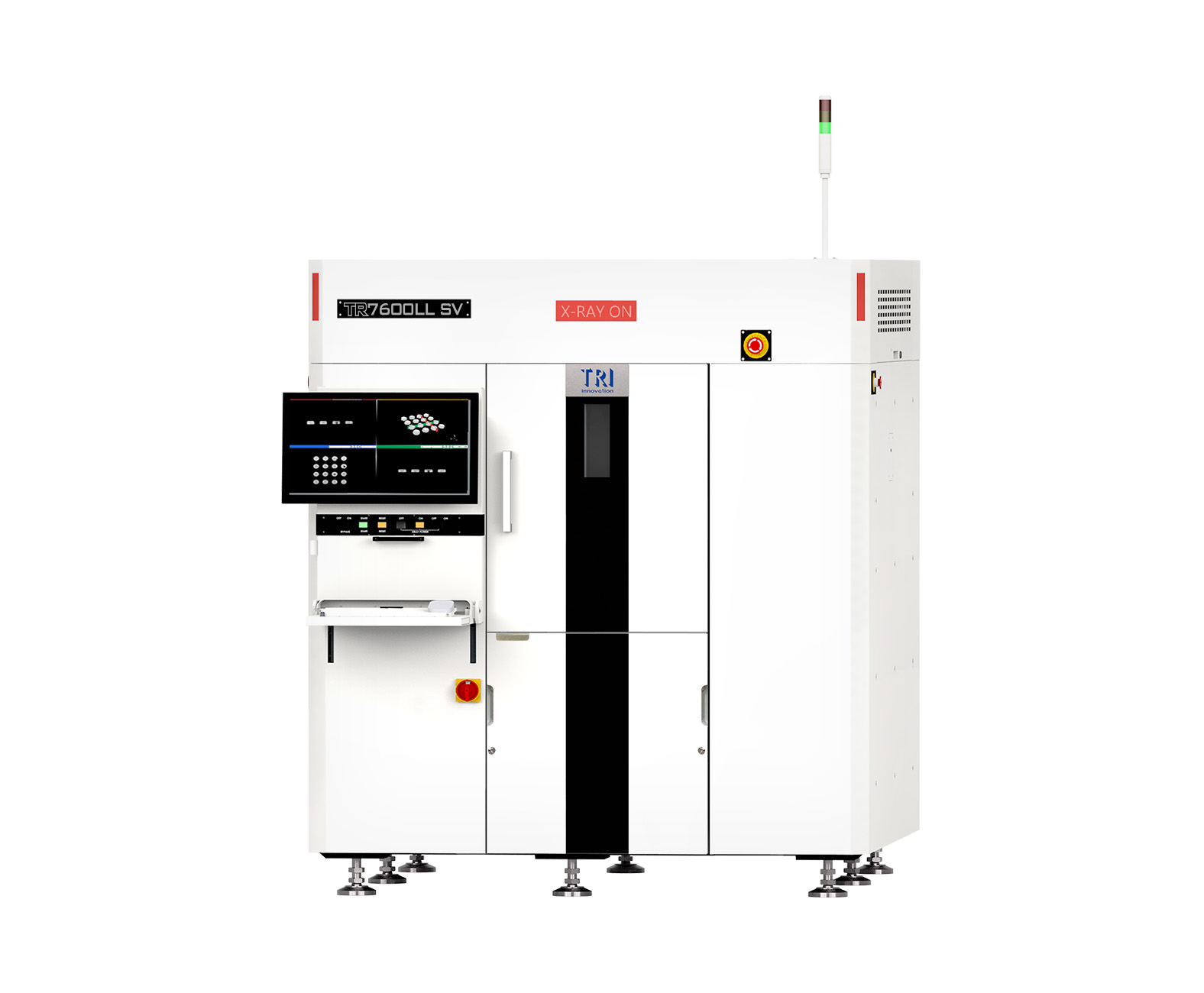

Macchina per ispezione a raggi X - TR7600LL SV
La serie TR7600LL SV è il nuovo modello di scansione 3D AXI, con prestazioni migliorate fino al 20% in più rispetto alla macchina TR7600 SIII. Potenziato dagli algoritmi dell'intelligenza artificiale, la macchina è in grado di rilevare con precisione i Void, i corti circuito nonché analizzare le risalite delle saldature nei componenti THT. Con risoluzioni fino a 7 micron, consente di essere utilizzata anche per analisi dettagliate fuori linea . Il nuovo software intuitivo 3D AXI aiuta a impostare programmi di ispezione basati su dati CAD. Inoltre, è dotata di un'ampia libreria di componenti di TRI, che abbinata ai nuovi sistemi di programmazione automatica con AI, riduce il carico di lavoro dei programmatori e i tempi di fermo della produzione.
Sorgente raggi X:
60-130 KV
Risoluzione ottica:
7 - 25 micron variabile
Telecamere:
3 o 5 unità (9 o 15 sensori)
Tipi di ispezione componenti:
presenza, tombstone, billboarding, polarità, disallineamento e rotazione.
Tipi di ispezione saldatura:
eccesso/difetto saldatura, pin alzato e/o non inserito, corto circuito, sporco, non bagnabilità e void.
Assi di movimentazione (6 gradi di libertà):
Viti senza fini di alta precisione con servomotori con AC a controllo di movimento, risoluzione degli assi 1 micron.
Dimensione scheda:
max. 1000 x 600 mm
Board clearance:
Top: 20-25 µm-50 mm; 15 µm-30 mm; 10µm-15 mm; 7 µm-7 mm;
Bottom: 7-20 µm-70 mm; 25 µm-55 mm
Edge: 3 mm or 5 mm
